Descrição do Produto

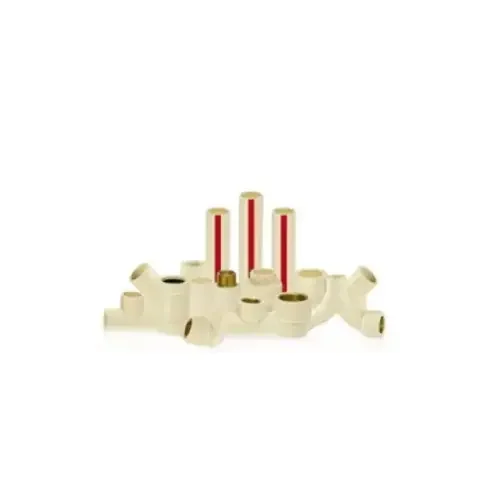

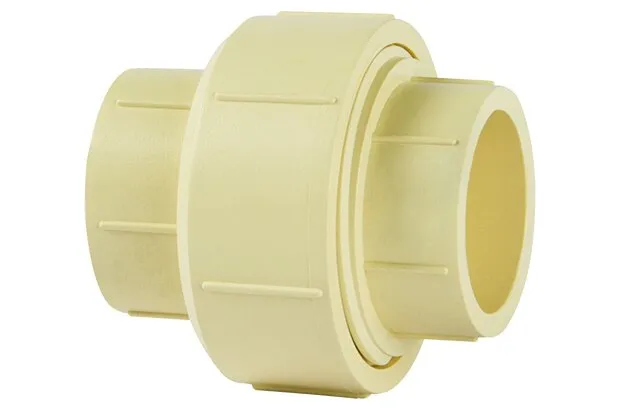

A linha Amanco Wavin Super CPVC Flowguard® é um sistema completo de tubos e conexões fabricado com CPVC e indicado para aplicação em obras residenciais ou comerciais para a condução de água quente ou fria. Os produtos são seguros, econômicos, fáceis de instalar e possui união feita por solda fria. Os tubos e conexões produzidos a partir do composto FlowGuard® têm resistência superior à do CPVC convencional. Ensaios mostram uma melhora de 25% na resistência à pressão e na temperatura.
Linhas / Modelos
Amanco Super CPVC FlowGuard®.
Uso / Aplicações
Condução de água quente ou água fria em sistemas prediais;
Instalações hidráulicas.
Vantagens
CPVC mais resistente do mercado;
Baixo peso, menores custos de frete se comparados aos de soluções metálicas;
Baixo coeficiente de atrito (baixas perdas de carga);
Boa resistência química;
Baixa condutividade térmica;
Facilidade para instalação e manutenção;
Linha completa de CPVC até 114 mm;
Livre de toxicidade e corrosão;
Sem incrustações;
Junta simples;
Resistência a impactos;
Bom isolamento térmico;
Elevada resistência à pressão e a baixas e altas temperaturas;
Suporta pressão de serviço de 8,6 Bar (86 mca) conduzindo água a 82°C e de 30 Bar (300 mca) conduzindo água a 20°C.
Composição
CPVC (Policloreto de Vinila Clorado) Flowguard®.
Desempenho
Temperatura máxima de projeto: 82°C;
Temperatura máxima de operação: 90°C;
Pressão máxima: 8,6 Kgf/cm² (8,6 Bar) a uma temperatura de 82°C;
29,0 Kgf/cm² (29 Bar) a uma temperatura de 23°C;
Rosca de transição padrão BSP;
Coeficiente de dilatação térmica linear: 6,84 x 10-5 / °C;
Junta soldável com aplicação de adesivo CPVC.
Acabamento / Cores

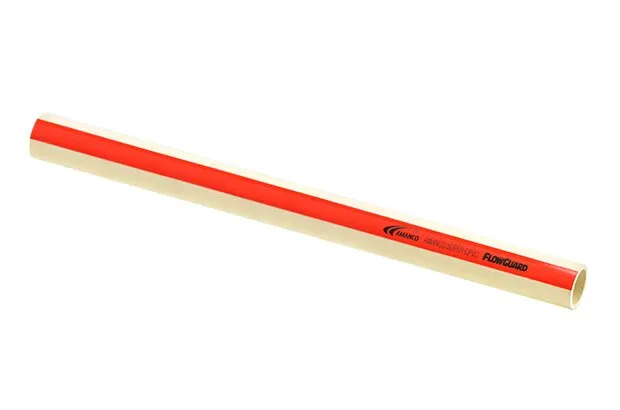

Cor: bege com faixa vermelha.
Dimensões / Peso
Diâmetros: DN 15, 22, 28, 35, 42, 54, 73, 89 e 114 mm; Tubos no comprimento de 3 metros (ponta-ponta).
Embalagem e Armazenamento
Não devem ser instalados nem armazenados em locais que recebem raios ultravioletas diretamente. A solução mais eficiente para protegê-los é o envolvimento das tubulações com material isolante, como fita de alumínio. Para a instalação de aquecedores solares, proteger os tubos externos de entrada e saída das placas de aquecimento com material isolante.
Instalação
Há dois métodos de instalação:
Junta soldável:
Para realizar uma soldagem eficiente entre tubos e conexões, limpar os produtos, certificando-se de que a bolsa da conexão e a ponta do tubo fiquem livres de gordura ou sujeira;
Conferir o ajuste entre a ponta do tubo e a bolsa da conexão antes de iniciar a execução da junta soldável. Deve existir uma interferência entre as peças para que a pressão auxilie na união dos tubos. Uma boa interferência ocorre quando a ponta do tubo ocupa de 1/3 a 2/3 do comprimento total de soldagem da bolsa;
Com um pincel, aplicar uma camada fina e uniforme de Amanco Adesivo Plástico CPVC na bolsa da conexão e na ponta do tubo. Passar o adesivo em ambas as partes, mas sem excesso, para garantir uma soldagem perfeita;
Encaixar as duas peças, com ¼ de volta, e pressioná-las por aproximadamente 30 segundos. Remover o excesso com um pano (estopa ou flanela) e deixe secar.

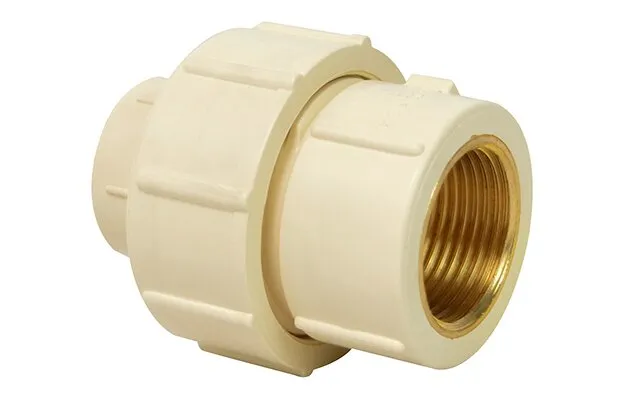

Junta rosqueável:
Para garantir uma junta rosqueável com boa qualidade, limpar os produtos, certificando-se de que as roscas macho e fêmea estejam livres de gordura e oxidação;
Verificar se o padrão de rosca das peças a serem unidas é compatível e aplicar a fita Amanco Veda Rosca no sentido horário sobre a rosca a ser unida;
Executar a junta rosqueável apertando manualmente.
Manutenção
1º Feche o registro do fornecimento de água;
2º Corte o segmento de tubo danificado, utilizando corte a frio (arco de serra, etc.);
3º Retire as rebarbas do tubo, e limpe as superfícies externas com um pano limpo;
4º Corte um pedaço de tubo Amanco Super CPVC com o mesmo tamanho do tubo danificado;

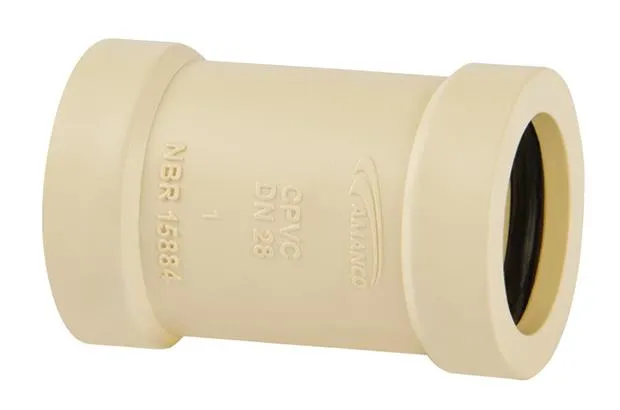

5º Instale as Luvas de Correr nas extremidades de tubo, com o uso da Pasta Lubrificante Amanco;
6º Deslize as duas Luvas de Correr, unindo elas ao restante da tubulação.
Normas e certificados
NBR 15884 - Sistemas de tubulações plásticas para instalações prediais de água quente e fria em Policloreto de Vinila Clorado (CPVC).
NBR 7198 - Projeto e execução de instalações prediais de água quente.
